上個月我去洛陽參加一個耐火材料行業的交流會，茶歇時幾個老總圍在一起聊天。做鋼廠耐材供應的王總忽然感慨：“現在鋼廠要求越來越高，窯爐壽命短了根本沒法交代。我們試了好幾種方案，最后發現加點‘好東西’效果就出來了。”旁邊的人問是啥好東西，他神秘一笑：“棕剛玉微粉啊，這東西現在可是我們配方里的‘秘密武器’。”這話說到了點子上。耐火材料這個行業，表面看是傳統產業，其實里面的門道深著呢。今天咱們就專門聊聊棕剛玉微粉在這個領域里的門道。

一、先說說這東西到底是個啥

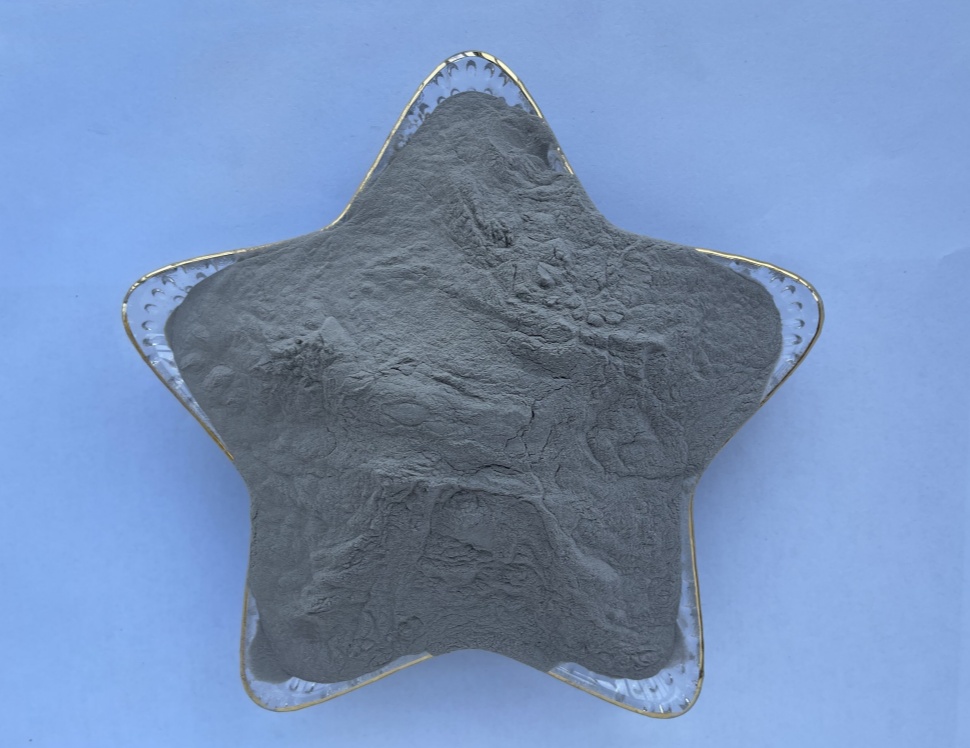

棕剛玉微粉，說白了就是把棕剛玉磨得特別細。棕剛玉大家應該不陌生，就是以鋁礬土為主要原料，在電弧爐里高溫燒出來的，硬度高、耐高溫。而微粉呢，就是把它破碎、研磨、分級，做成比面粉還細的粉末，一般粒徑在幾微米到幾十微米之間。

我第一次接觸這玩意兒是十五年前，當時在耐火材料廠做技術員。有次實驗室進了幾袋棕剛玉微粉，我們幾個年輕技術員還嘀咕：“這不就是細點的棕剛玉嘛，能有多大區別?”后來做了對比實驗才發現——區別大了去了!同樣的配方，加了微粉的試樣，高溫性能明顯提升。那時候我才明白，在耐火材料這個行當里，“細”有細的講究。

二、耐火材料為啥需要這“細粉末”?

要理解棕剛玉微粉的價值，得先明白耐火材料面臨的實際問題。不管是鋼廠的高爐、水泥廠的回轉窯，還是玻璃廠的熔池，工作環境都極其惡劣——動輒一千五六百度的高溫，還有化學侵蝕、機械沖刷、溫度劇變……普通的耐火磚可能用幾個月就垮了。而耐火材料的性能，很大程度上取決于它的“ microstructure ”——微觀結構。就像蓋房子，如果只用大石頭，縫隙大，不結實;配上小石子、沙子、水泥，才能填實空隙，形成致密堅固的結構。棕剛玉微粉在耐火材料里起的就是“填縫”“增強”的作用。

三、四大關鍵應用，一個都不能少

1. 不定形耐火材料的“骨架增強劑”

不定形耐火材料(澆注料、搗打料、噴涂料)現在是市場主流，施工靈活，整體性好。但這里有個難題——如何保證施工體在高溫下不開裂、強度高?

棕剛玉微粉在這里扮演了關鍵角色。它粒徑小，能填充在骨料顆粒之間的空隙中，優化顆粒級配，使堆積更緊密。更重要的是，在高溫下，這些微粉會發生一系列物理化學變化，促進燒結，形成陶瓷結合，大幅提高材料的中溫和高溫強度。唐山有家耐火材料廠，專門給鋼廠做高爐出鐵溝的澆注料。以前他們的料在1400℃高溫抗折強度總上不去，后來在配方里加了8%的特定粒度棕剛玉微粉，強度提高了30%以上，客戶反饋溝齡延長了將近20%。廠長后來開玩笑說：“這點微粉，比多加多少粗骨料都管用。”

2. 耐火涂料的“性能擔當”

耐火涂料是直接接觸火焰或熔體的工作面保護層，要求極高。既要耐高溫、抗侵蝕，還要有良好的附著力和施工性。棕剛玉微粉在這里的優勢非常明顯：粒徑細，容易形成細膩的涂層表面，減少孔隙;本身是高溫相，能顯著提高涂層的耐火度和抗侵蝕性;合適的粒度分布能改善涂料的流變性能，便于噴涂或刷涂。我認識一個浙江的老板，專做石化行業裂解爐的耐火涂料。他說以前用普通原料，涂層經常出現龜裂、剝落。后來調整配方，加入了經表面處理的棕剛玉微粉，涂層的致密性和抗熱震性明顯改善。“現在我們的涂料，在急冷急熱條件下，循環次數能提高一倍以上。”

3. 特種耐火制品的“改性大師”

對于一些高端應用場景，比如鋼鐵連鑄的滑板、長水口，或者化工行業的反應器內襯，對耐火材料的要求近乎苛刻。這些特種制品往往需要添加各種微粉進行改性。

棕剛玉微粉在這里的作用很微妙——它不僅能改善燒結性能，還能通過固溶、釘扎等機制，抑制晶粒異常長大，細化顯微結構，從而提高材料的抗熱震性和抗侵蝕性。山西有家企業做鋁碳質滑板，以前產品在使用中經常出現裂紋。他們的技術總工花了半年時間，調整棕剛玉微粉的添加量和粒度組成，最終找到了最佳配比。改進后的滑板，連澆爐數從原來的8爐提高到15爐以上，成了他們的拳頭產品。

4. 修補材料的“融合劑”

耐火材料在使用中難免損壞，現場修補是常態。但新老材料的結合一直是個難題——結合不好，修補處就是薄弱環節，用不了多久又會壞。棕剛玉微粉在這里起到了“承上啟下”的作用。它的活性較高，既能與舊材料表面較好地結合，又能融入新材料的基質中，提高修補層的整體性和強度。很多修補料配方里，棕剛玉微粉都是關鍵組分之一。

四、用好這東西，得有真功夫

當然，不是簡單往料里加點微粉就萬事大吉了。用得好不好，效果天差地別。粒度搭配是門學問：微粉不是越細越好。要根據基體材料的粒度分布，選擇合適粒徑的微粉，形成最緊密的堆積。有時候還需要幾種不同粒徑的微粉復配使用。河南有家廠子，他們的技術訣竅就是用三種粒度分布的棕剛玉微粉按特定比例搭配，效果比用單一粒度的好很多。

表面處理有講究：有些應用場景下，需要對棕剛玉微粉進行表面處理，改善它的分散性，或者促進它與基體的結合。比如用硅烷偶聯劑處理，能提高微粉在有機結合體系中的相容性。添加量要恰到好處：加少了效果不明顯，加多了可能適得其反——影響施工性能，或者導致燒結過度產生裂紋。一般要根據材料體系和應用條件，通過實驗確定最佳添加范圍。通常這個范圍在3%-15%之間，但具體多少，就得看各家的本事了。

五、未來趨勢：精細化和功能化

聊了這么多現狀，最后說說未來的發展。我覺得棕剛玉微粉在耐火材料中的應用，會朝著兩個方向深化：一是更精細化。隨著檢測技術和制備技術的進步，對微粉的粒度分布、顆粒形貌、化學成分的控制會越來越精準。比如球形化處理，能進一步提高堆積密度;更窄的粒度分布，能讓性能更可控。二是功能化復合。單純的棕剛玉微粉可能難以滿足未來更苛刻的要求。通過復合、摻雜、包裹等技術，開發具有特殊功能(如自修復、抗氧化、抗滲透)的復合微粉，會是重要的創新方向。已經有研究機構在探索納米級棕剛玉復合微粉，據說在實驗室里表現很驚艷。

耐火材料這個行業，很多時候就像老中醫抓藥——同樣的幾味藥材，配伍不同，劑量不同，效果就千差萬別。棕剛玉微粉就是這樣一味“藥材”，看似普通，用得巧了，就能讓整個“方子”的藥效提升一個檔次。每次我看到那些在高溫窯爐里堅守崗位的耐火材料，就會想起這里面可能就有棕剛玉微粉的貢獻。它不顯眼，不張揚，卻實實在在支撐著鋼鐵、水泥、玻璃這些基礎工業的運轉。也許這就是工業材料的魅力吧——沒有花哨的外表，沒有動人的故事，只有實實在在的性能，和那些懂行的老師傅們才會心一笑的“門道”。而這個門道，正是我們這個行業最寶貴的東西。
